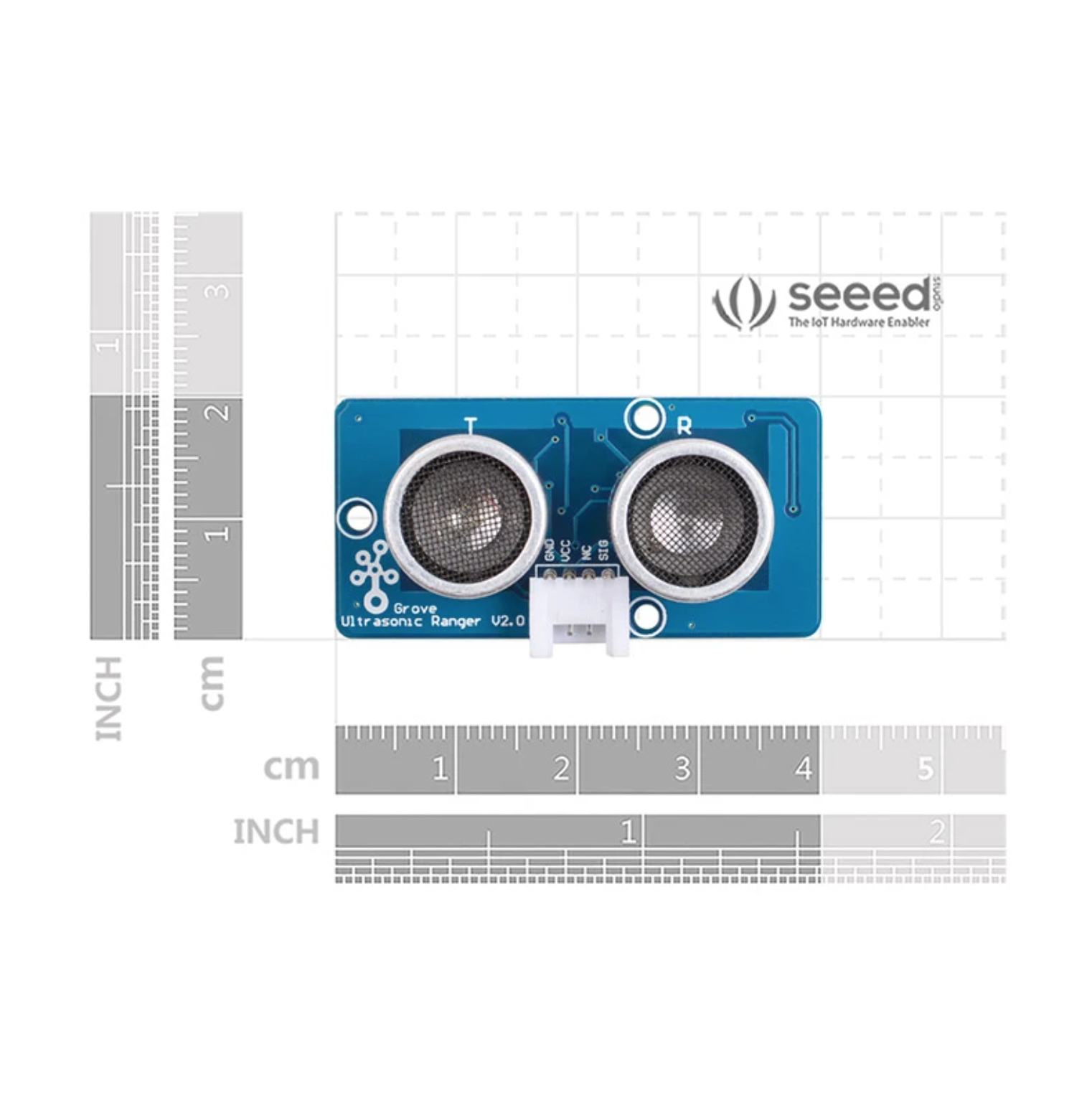

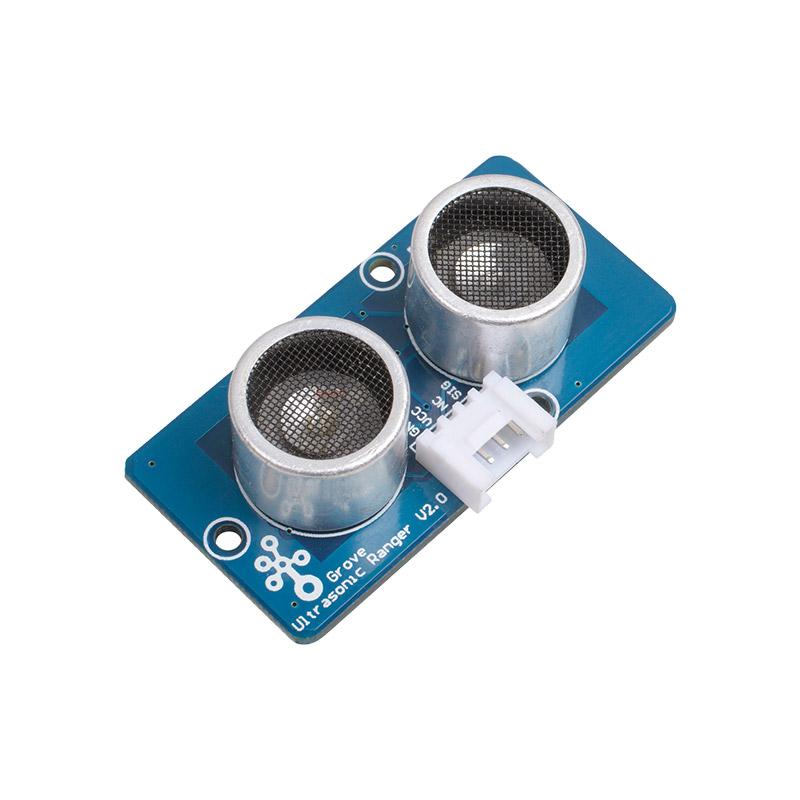

Grove - Ultrasonic Distance Sensor

Der Grove-Ultraschall-Abstandssensor ist ein Ultraschallwandler, der Ultraschallwellen zur Entfernungsmessung verwendet. Es kann von 3 cm bis 350 cm mit einer Genauigkeit von bis zu 2 mm messen. Es ist ein perfektes Ultraschallmodul für Entfernungsmessung, Näherungssensoren und Ultraschalldetektor. Dieses Modul verfügt über einen Ultraschallsender und einen Ultraschallempfänger, sodass Sie es als Ultraschalltransceiver betrachten können. Ähnlich wie beim Sonar wird die Schallwelle zurückreflektiert, wenn die vom Sender erzeugte 40-kHz-Ultraschallwelle auf das Objekt trifft, und der Empfänger kann die reflektierte Ultraschallwelle empfangen. Es berechnet die Zeit von der Übertragung bis zum Empfang und multipliziert sie dann mit der Schallgeschwindigkeit in der Luft (340 m / s), um die Entfernung vom Sensor zum Objekt zu berechnen.

Im Vergleich zum herkömmlichen Ultraschallmodul HC-SR04 integriert der Grove-Ultraschall-Abstandssensor einen Ein-Chip-Mikrocomputer, und das Sendesignal und das Empfangssignal teilen sich einen Pin durch Zeitmultiplex, sodass nur ein E / A-Pin belegt ist. Ein weiterer Unterschied besteht darin, dass HC-SR04 nur 5 V Spannung unterstützt, während Grove - Ultrasonic Distance Sensor 5 V und 3,3 V unterstützt. Wie wir wissen, unterstützt das Raspberry Pi I / O nur 3.3V. Daher kann der Grove - Ultrasonic Distance Sensor direkt an die E / A des Raspberry Pi angeschlossen werden, der HC-SR04 muss jedoch eine Spannungsumwandlungsschaltung verwenden.

Eigenschaften:

• 3,3 V / 5 V kompatibler, breiter Spannungspegel: 3,2 V ∼ 5,2 V.
• Es werden nur 3 Pins benötigt, um E / A-Ressourcen zu sparen.
• Breiter Messbereich von 3 cm ∼ 350 cm.
• Einfach zu bedienen, Groove Connector, Plug and Play.
• Mögliche Anwendungen:
• Entfernungsmessung.
• Ultraschalldetektor.
• Näherungsalarm.
• Intelligentes Auto / Buggy / Roboter.
