The MonkMakes Servo for micro:bit provides a really easy way to attach up to three servomotors to a BBC micro:bit. The board requires a power supply or battery pack to provide 5 or 6V to the servomotors. It includes a voltage regulator that will supply 3V back to the micro:bit.

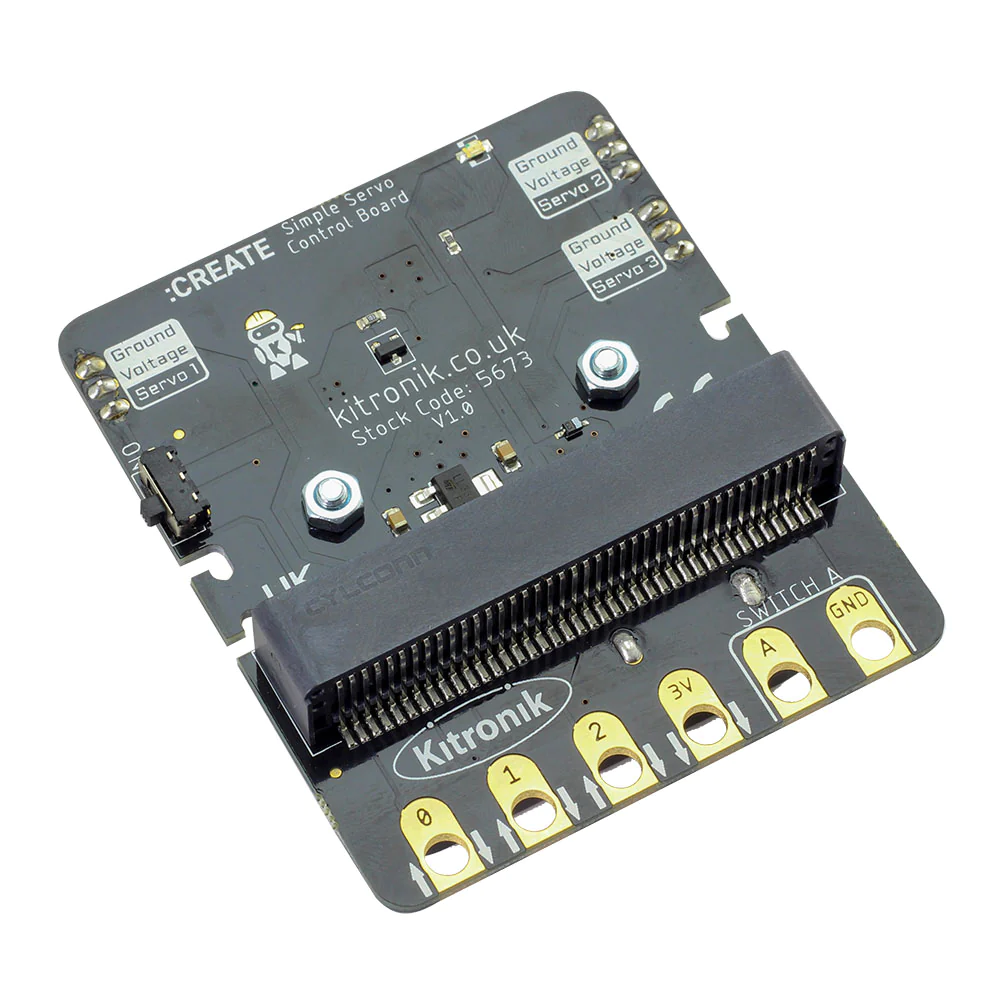

Das Simple Servo Control Board bietet eine einfache Schnittstelle zwischen dem BBC micro:bit und bis zu 3 Servos. Das Board verfügt über einen Kantenanschluss für das micro:bit zum Einstecken und zusätzlich zu den Servo-Pin-Header-Anschlüssen gibt es 6 Croc-Clipp-Pads zum Hinzufügen weiterer Geräte. Die Anschlüsse des Servo-Pins befinden sich auf einem 2,54mm-Raster und sind auf der Platine als Power, Ground und Signal gekennzeichnet. Die 6 Croc-Clippable Pads, unten auf der Platine, lösen die P0, P1, P2 Pins aus dem micro:bit. Es gibt auch Pads für 3,3V und GND, mit dem abschliessenden Pad (Schalter A), das den Anschluss eines externen Schalters ermöglicht. Die Platine wird von 3x AA-Batterien (mit angeschlossenem Batteriekäfig) betrieben, die die Servos mit Strom versorgen und auf die erforderliche Spannung eingestellt werden, um ein BBC micro:bit zu versorgen. Die Platine enthält einen Leistungsschalter, um das Servo und das BBC micro:bit ein- oder auszuschalten. Die Power-LED an der Oberseite der Platine zeigt an, wann das Board aktiv ist. Die einfache Servo-Steuerplatine hat auf beiden Seiten Befestigungslaschen. Sie sind für die Verwendung mit elastischen Bändern konzipiert, sodass die Platine werkzeuglos mit Ihrem Projekt verbunden werden kann. Code mit MakeCode: Kitronik hat für das Simple Servo Board eigene Bausteine zur Verwendung mit MakeCode erstellt. Um diese Bausteine hinzuzufügen, gehen Sie zuerst zu MakeCode. und starten Sie ein neues Projekt. Klicken Sie im Bereich "Erweitert" auf "Erweiterungen". Im nächsten Fenster suchen Sie nach "Simple Servo". Sobald das Icon erscheint, klicken Sie auf das Icon, um es in MakeCode zu importieren. Code it with MicroPython: Kitronik hat Beispielcode zur Initialisierung und Steuerung der Servos für das Simple Servo Board erstellt. Den Klassencode finden Sie auf der Seite GitHub. Weitere Informationen finden Sie im Datenblatt. Merkmale: Einfache Schnittstelle für den BBC micro:bit, zur Steuerung von bis zu 3 Servos. Mit einem Kantenanschluss, in den das micro:bit schiebt. Neben den Servo-Pin-Header-Anschlüssen gibt es 6 Croc-Clippable Pads für die Aufnahme weiterer Geräte. Die Platine enthält einen Leistungsschalter zum Ein- oder Ausschalten des Servos und des BBC micro:bit. Die Power-LED oben auf der Platine zeigt an, wenn die Platine aktiv ist. Code mit MakeCode (Weitere Informationen finden Sie im Datenblatt). Code mit MicroPython (Siehe GitHub Seite. Weitere Informationen finden Sie im Datenblatt). Die Platine verfügt auf beiden Seiten über Befestigungslaschen. Sie wurden für die Verwendung mit Gummibändern entwickelt, sodass die Platine werkzeuglos mit Ihrem Projekt verbunden werden kann. Die einfache Servo-Steuerplatine verfügt über einen Batteriekäfig, der an der Rückseite der Platine vormontiert ist. Inhalt: 1 x Kitronik :CREATE Simple Servo Control Board. Abmessungen: Länge: 50mm. Breite: 70mm. Max Höhe: 29mm. Leiterplattenstärke: 1,6 mm.

The Servo Six board simplifies the process of connecting up to six servo motors to a Raspberry Pi or Arduino.
